Mootori ülevaade

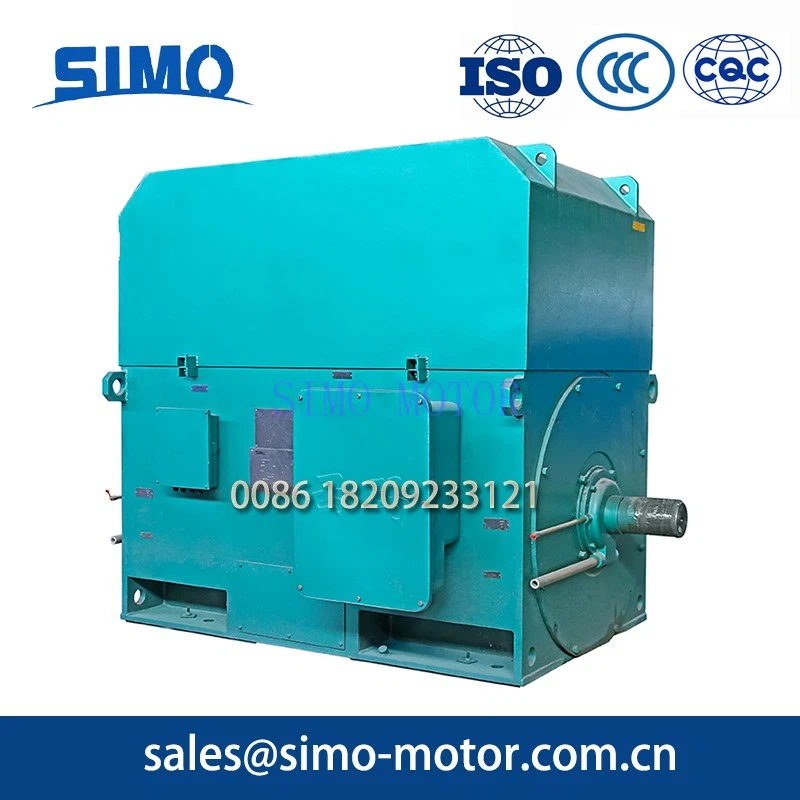

IC611-jahutusega 1120 kW seeria (H500, H560, H630)kõrgepinge{0}}mootoron orava{0}}rootori asünkroonmootor, mille kaitseklass on IP44, IP54 või IP55 (vastavalt standardile GB/T1993).
Xi'an SIMO IC611-jahutusega 1120 kW seeria kõrgepingemootor on kõrge kasuteguriga, energiasäästlik, madal müratase, minimaalne vibratsioon, kerge konstruktsioon, usaldusväärne jõudlus ning lihtne paigaldus ja hooldus.
See mootoriseeria sobib erinevate masinate, näiteks ventilaatorite, kompressorite, veepumpade, purustite, tööpinkide ja muude seadmete juhtimiseks. See võib olla ka söekaevanduste, masinatööstuse, elektrijaamade ja erinevate tööstusettevõtete peamiseks käivitajaks.
Mootori konstruktsioon ja kinnitustüüp on IMB3, standardväärtuseks on pidev töötsükkel (S1). Nimisagedus on 50Hz ja nimipinge on 6KV või 10KV. Tellimusel saab kohandada muid pingetasemeid või erinõudeid.
| Raami suurus: | 500 560 630 mm |
| Nimipinge: | 6kV/10kV (kohandatud) |
| Nimisagedus: | 50Hz/60Hz |
| Kiirus: | 3000 p/min, 1500 p/min, 1000 p/min, 750 p/min |
| Võimsusvahemik: | 1120 kW |
| Paigaldustüüp: | IMB3 |
| Kaitseklass: | IP54/IP55 |
| Jahutusmeetod: | IC611 |
| Isolatsiooniklass: | F |
Ümbritsev temperatuur:
Erineb aastaaegadega, kuid ei ületa40 kraadi
Minimaalne ümbritseva õhu temperatuur:-15 kraadi
Niiskuse tingimused:
Kuu keskmine maksimaalne suhteline õhuniiskus kõige niiskemal kuul:90%
Kuu keskmine miinimumtemperatuur samal kuul:Vähem kui 25 kraadi või sellega võrdne
Tehnilised omadused
Xi'ani SIMOIC611 - jahutatud1120 kW seeria (H500, H560, H630) kõrge-pingega asünkroonmootor
Suletud raami struktuur:
Mootor kasutab keevitatud terasplaadist raami, mis pakub kerget konstruktsiooni ja suurt jäikust. Raami mõlemal küljel ja ülaosas on kaitsekatted ja juurdepääsupaneelid, mis võimaldavad hõlpsat kontrollimist ja hooldamist.
Staatori disain:
Staatoril on libisemis-välispressi-sobiv struktuur. Staatori mähis kasutab F-klassi madalat -vaigust isolatsiooni, mille otsad on kindlalt fikseeritud ja seotud. Vaakum-surveimmutamine (VPI) lahustivaba -lakiga tagab suurepärase isolatsiooni, mehaanilise tugevuse ja niiskuskindluse.
Laagri valikud:
Olenevalt mootori võimsusest ja kiirusest on saadaval nii veerelaagrid kui ka hülsslaagrid. Standardne kaitseklass on IP54, mida võib tõsta, kui on vaja mootori kõrgemat kaitset.
Osalised mudeli spetsifikatsioonid
| Tüüp | Nimivõimsus (kW) | Nimivool (A) | Kiirus (r/min) | Tõhusus (%) | Võimsustegur (cosФ) | Maksimaalne pöördemoment / nimipöördemoment | Lukustatud pöördemoment / nimipöördemoment | Lukustatud vool / nimivool | J (Mootor) (kg·m²) | J (koormus) (kg·m²) | Mass (kg) | Määrimisaeg (h) |
| YKK5603-2 | 1120 | 78 | 2985 | 94.2 | 0.88 | 1.8 | 0.55 | 7 | 32.5 | 53 | 7336 | 500 |
| YKK5601-4 | 1120 | 76.9 | 1490 | 94.5 | 0.89 | 1.8 | 0.7 | 7 | 46.8 | 380 | 6360 | 1000 |
| YKK6301-6 | 1120 | 79.4 | 995 | 94.7 | 0.86 | 1.8 | 0.6 | 6 | 121 | 1120 | 7930 | 2000 |
Ettevõtte profiil
Xi'anSimo mootorCo., Ltd. (endine Xi'an Simo Motor Factory) on professionaalne elektrimootorite tootja Hiina masinatööstuses. Selle toodetavate mootorite hulka kuuluvad suured - ja keskmise - suurusega, kõrge - ja madala - pingega, vahelduv- ja alalisvoolumootorid, sünkroonmootorid, suure - efektiivsusega mootorid ja plahvatuskindlad - mootorid. See on elektrisüsteemide pakkuja, kes integreerib mootorite projekteerimise ja tootmise, mehaanilise töötlemise ja automatiseerimise täieliku inseneritöö.
